SINTESIS Y ESTUDIO ESTRUCTURAL POR DIFRACCION DE RAYOS X Y DIFRACCION
DE ELECTRONES DEL COMPUESTO BINARIO GRAFITO- TRICLORURO DE TERBIO ETAPA
III
Y. Figueroa de Gil , O. González , L. Prin , R. Avila , O. Zorrilla
Instituto de Investigaciones en Biomedicina y Ciencias Aplicadas IIBCAUDO.
Apdo.Postal 245 Cumaná, Edo. Sucre,Venezuela. E-mail: [email protected]
Dpto. de Física, Escuela de Ciencias, Núcleo de Sucre. Lab de Análisis
Químico Estructural de Materiales, ULA Mérida. dLab. de Geología Corpoven
Puerto la Cruz.Edo. Anzoátegui. Venezuela
Resumen
La síntesis
del compuesto intercalación de grafito-TbCl3 se ha realizado usando

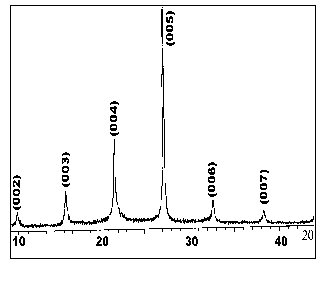

el método convencional en fase de vapor isotérmico. De las medidas de
difracción de rayos x se determinó el período de identidad Ic = 16,40
± 0,06 Å, poniendo en evidencia un nuevo compuesto de intercalación,
de etapa 3 bien definido. El análisis químico mediante dispersión de
energía de rayos X da una estequiometría C35,76TbCl3,54. De las medidas
de difracción de electrones (hk0) se obtienen los parámetros aG = 2,458
Å, aI = 7,308 Å y d = 120º, la comensurabilidad y orientación ± 22º
de las subredes, respecto a sus ejes.
Palabras Clave: Difracción, Intercalación, Grafito
Summario
The graphite intercalation compound with layers of TbCl3 is synthetized
by the one-zone vapour method. It was characterized by chemical analysis,
x ray and electron diffraction. From the results of scanning electron
microscopy and energy dispersive X-ray analysis it was concluded that
the sample has a formula C35,76TbCl3,54. Moreover, the X-ray diffraction
shows a well defined stage 3 TbCl3 graphite intercalation compound with
the c-axis repeat distance Ic = 16,40 ± 0,06 Å. The electron diffraction
shows a-axis of the intercalated layer is rotated with respect to the
graphene
a-axis by ± 22º. The lattice
parameter obtained is aI = 7,308 Å
Keywords: Diffraction, Intercalation,
Graphite
